• 登录
社交账号登录

楼板裂缝修补

一、裂缝的形成介绍: 1、裂缝的形成:混凝土硬化过程中,由于混凝土脱水,引起收缩,或者受温度高低的温差影响,引起胀缩不均匀而产生的裂缝,混凝土裂缝修补处理,是指采取科学的方法对混凝土裂缝进行修复的技术。混凝土裂缝一般有三种状态:静止裂缝,活动裂缝,正在发展的裂缝。混凝土裂缝修补常规工艺一般有三种方法分别为低压注胶修补,高压修补和开槽修补法,混凝土裂缝处理方法的选择一般要考虑的因素:判

¥0

一、裂缝的形成介绍:

        1、裂缝的形成:混凝土硬化过程中,由于混凝土脱水,引起收缩,或者受温度高低的温差影响,引起胀缩不均匀而产生的裂缝,混凝土裂缝修补处理,是指采取科学的方法对混凝土裂缝进行修复的技术。混凝土裂缝一般有三种状态:静止裂缝,活动裂缝,正在发展的裂缝。混凝土裂缝修补常规工艺一般有三种方法分别为低压注胶修补,高压修补和开槽修补法,混凝土裂缝处理方法的选择一般要考虑的因素:判断裂缝是活动的还是静止的;修补的主要目的是什么?是减少过多的渗漏、是否需要加固处理;裂缝产生的主要原因是什么;裂缝未来的变化数值和方向,

        2、提醒:一般大于0.5以上选册开槽修补,活动裂缝和正在发展的裂缝必须进行裂缝加固处理具体方法请参照(三、混凝土裂缝加固技术

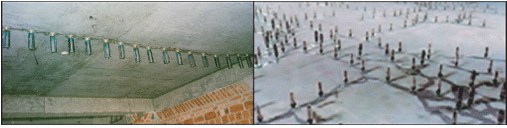

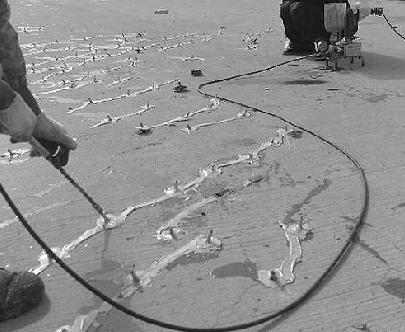

        3、以下为三种常用修补方式图,左边为低压裂缝修补,中间为高压裂缝修补,右边为开槽修补方法


楼板裂缝修补(图1)楼板裂缝修补(图2)







 4专业裂缝修补技术: 是用与(桥梁裂缝修补、楼板裂缝修补加固 地平裂缝)

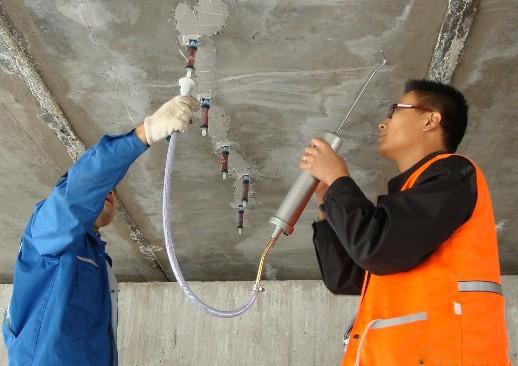

采用低压和高压注入法修复树脂,树脂可渗入结构体上细微裂缝,充分达到修补和
补强的效果,使结构物恢复整体性。用于各种混凝土结构裂缝修补。



楼板裂缝修补(图3)

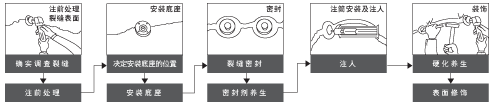

5、施工流程图:

楼板裂缝修补(图4)

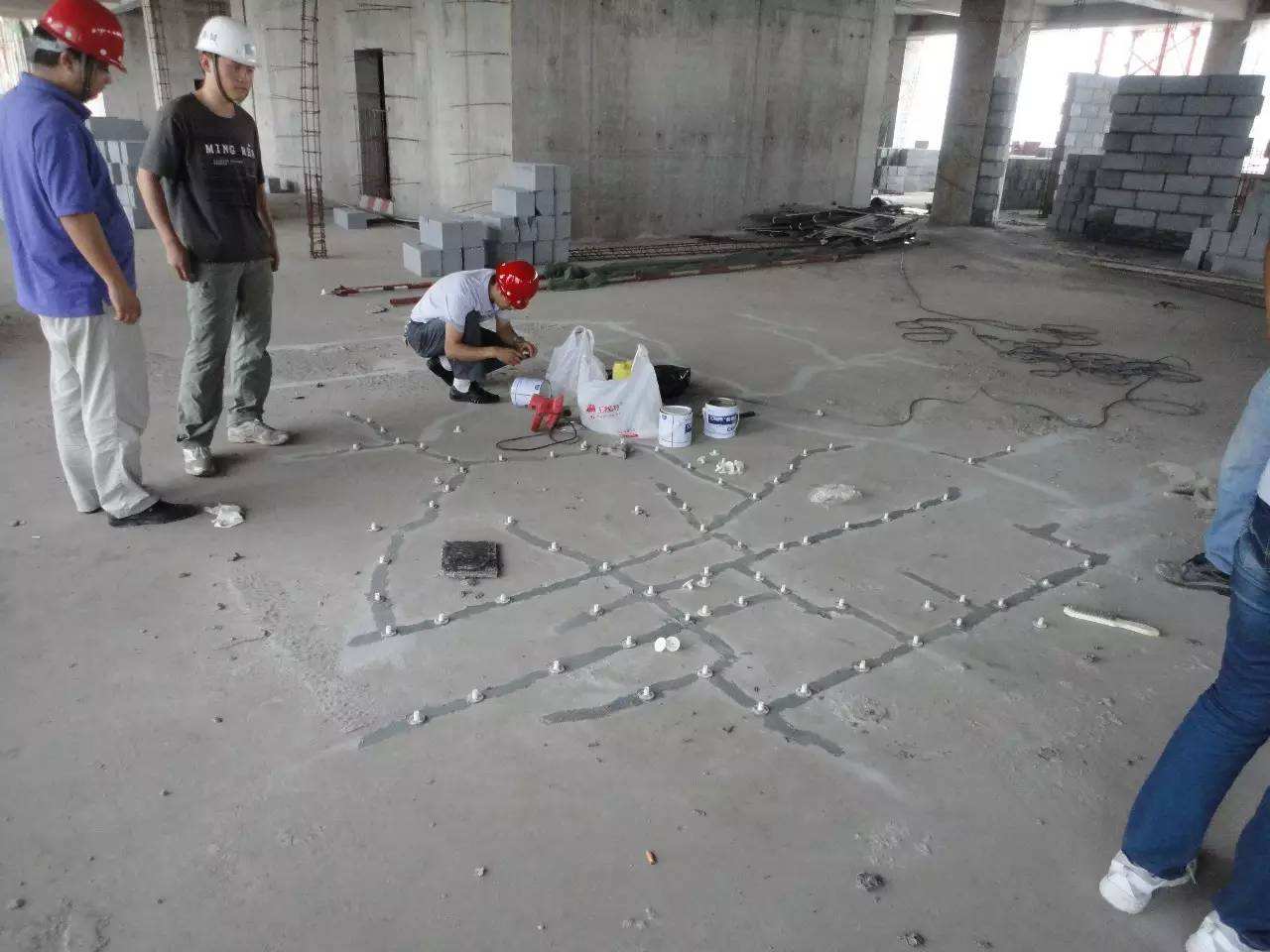

6、一般施工程序:

   地平裂缝表面处理:松动部分剔除,并以空压机将表面粉尘除去。
   安装灌注头基座:基座用补强补土的封塞用树脂涂抹底部,并以每隔20~30cm的间
距粘贴在裂缝上。
   封塞灌注头基座及裂缝:用树脂把灌注头基座四周固定,并沿裂缝 涂树脂 以防止
树脂灌注时渗漏。
   安装灌注头进行灌注:
a. 将灌注用树脂按配比混合搅拌均匀。
b. 树脂装入灌注头内。
c. 将灌注头安装在灌注头基座上。
   检视灌注中:灌注头内树脂残余量,若无残余,应即刻补充树脂,直到灌注头留有
残余。
   敲除灌注头及基座:内部的树脂待硬化后,即可敲除灌注头及灌注头基座。
   表面复原处理:表面突出部分清除,磨平至原基面平齐,从而恢复原面



楼板裂缝修补(图5)

7、裂缝修补技术流程
钢筋混凝土结构、构件的静止裂缝,且裂缝宽度在0.1~1.5mm之间,裂缝修补方法首选选用注射法,裂缝修补材料采用AB树脂类修补胶液。
注射法施工工艺流程:裂缝处理(清理) → 粘贴注胶底座→ 封缝→ 配置灌注胶 → 注射裂缝修补胶。
对于混凝土构件上的裂缝,用钢丝刷等工具,清除裂缝表面的灰尘、白灰、浮渣及松散层等污物;然后用压缩空气将裂缝内的灰尘吹出。
粘贴注胶底座:对于有通缝的厚度大于120mm的楼板、墙,需两面分别粘贴注胶底座。对于厚度小于120mm的楼板和墙,只需在一面粘贴底座。将底座底部周边均匀涂抹一层封缝胶,注意不要将底座的胶孔堵住,将底座出胶孔对准裂缝,粘贴安装,底座安装间距200~300mm。
封缝:封缝胶是一种与自动压力灌浆器配套使用的裂缝表面封闭和粘底座胶,10min初凝,1h终凝即可进行灌浆。用小铲刀将封缝胶刮抹到裂缝上,厚度1mm左右,宽度20~30mm,抹胶时应防止产生小孔和气泡,要刮平整,保证封闭严密可靠。
配胶: 按灌缝胶说明书提供的配比和所需用量提取A料和B料分别搅拌,以消除任何沉淀物,把A料和B料倒进混合容器,混合搅拌至颜色均匀,然后使用。一次配胶量不宜过多,以40~50min用完为宜。
注射是施工关键工序之一,应确保注射胶液的质量:将配制好的裂缝修补胶装入注射器,竖向裂缝按从下向上顺序,水平裂缝按从一端向另一端顺序,灌胶时从第一个底座开始注入,待第二个注胶底座流出胶后为止,然后用丝堵将第一个底座进胶嘴堵死,再从第二个注胶底座注入,如此顺序进行。最后一个注胶底座为排气用,可不注胶。待缝内浆液达到初凝而不外流时,可拆下灌浆嘴。

二、开槽法修补裂缝:

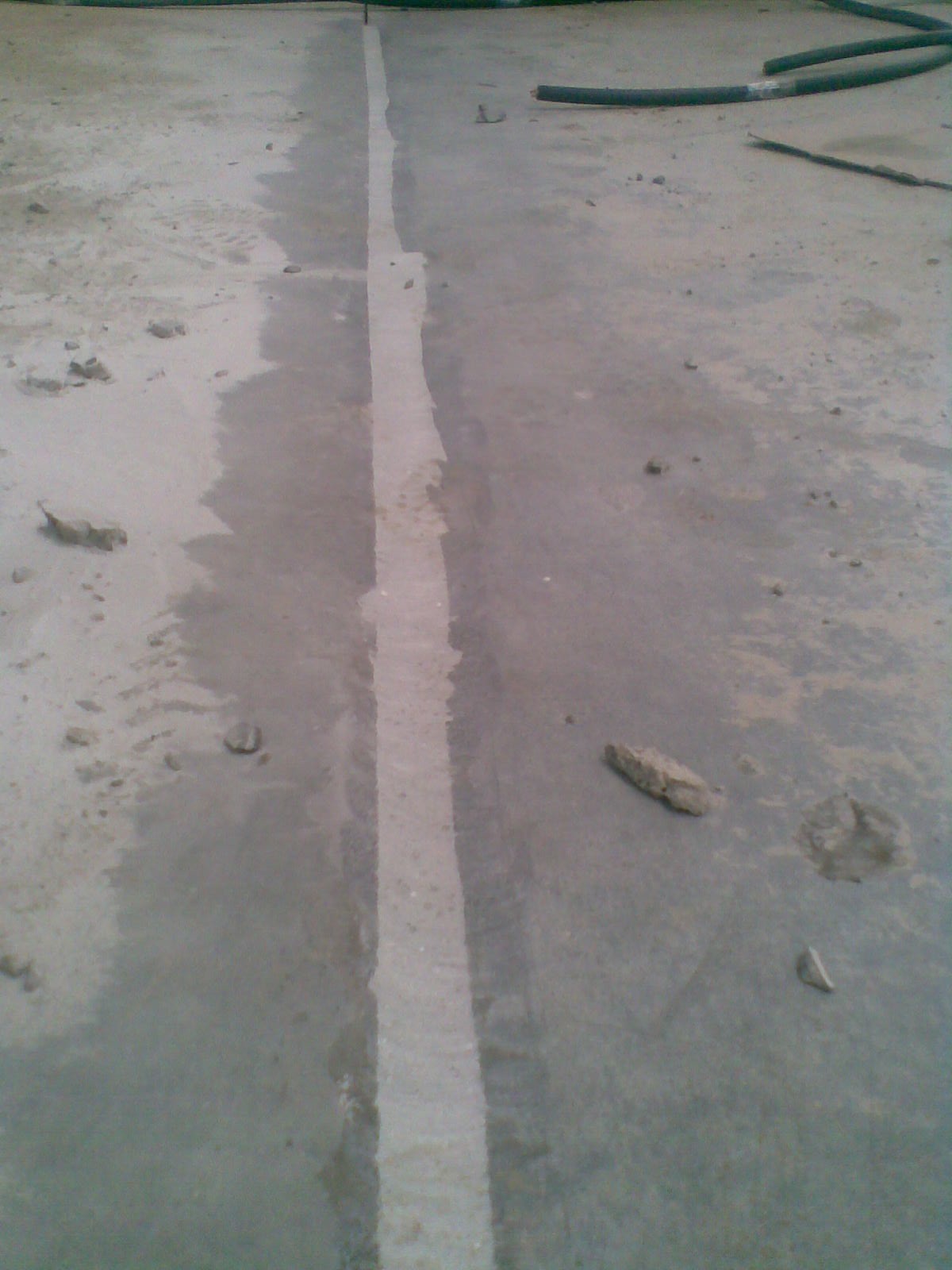

该法适合于修补较宽裂缝大于0.5mm,材料的配合比为:采用环氧树脂:聚硫橡胶:3:1首先按比例配好搅拌均匀后,将环氧树脂配比拌匀。然后将已拌好的改性环氧树脂砂浆用橡胶桶装到已凿好洗净吹干后的混凝土凿槽内进行嵌入。从砂浆开始拌和到嵌入混凝土缝内,一组砂浆的整个施工过程需要10分钟左右完成。(以下为效果图)

楼板裂缝修补(图6)



三、混凝土裂缝加固技术

      建筑结构裂缝可分为多种,一般大于0.5mm上以及活动裂缝和正在发展的裂缝都必须进行裂缝加固,加固的主要工艺为碳纤维加固,工艺原理是将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增强材料(单向连续纤维);用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上,形成一个新的复合体,使增强粘贴材料与原有钢筋混凝土共同受力增大结构的抗裂或抗剪能力,提高结构的强度、刚度、抗裂性和延伸性。常用于根底修补的工字梁可以抵挡136~181 kN的拉力,避免墙体弯曲,而10 cm宽的碳纤维条可接受8至10倍这样的压力,其厚度只要3.2 mm。用碳纤维修补房屋裂痕施工方便快捷,而且不占用空间,使房屋有更多的运用空间和增大再出售的时机。还有一个益处,修补完成后简直不留痕迹。

材料特点:

(1)抗拉强度高,是同等截面钢材的7-10倍。

(2)重量轻,密度只有普通钢材的1/4。

(3)耐久性好,可阻抗化学腐蚀和恶劣环境、气候变化的破坏。

(4)施工方便快捷、省力节时、施工质量易于保证。

   (5)适用范围广,混凝土构件、钢结构、木结构均可进行加固。可大幅度提高构件的承载能力、抗震性能和耐久性能。

施工工艺:表面处理→涂刷底胶→修补找平→胶料配制→粘贴碳纤维→表面防护→检验

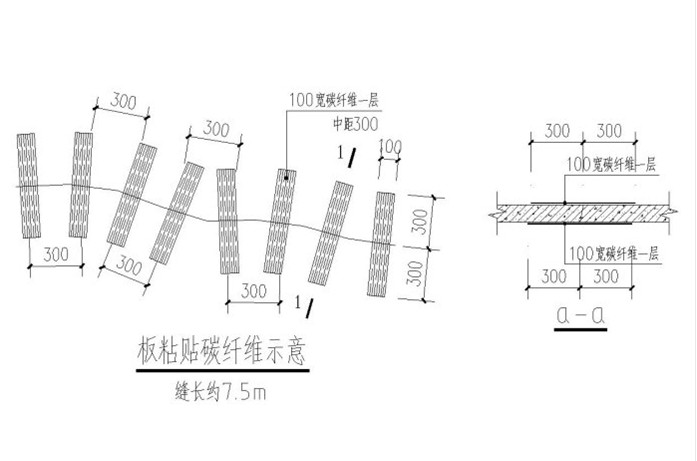

碳纤维裂缝加固技术图如下:



楼板裂缝修补(图7)

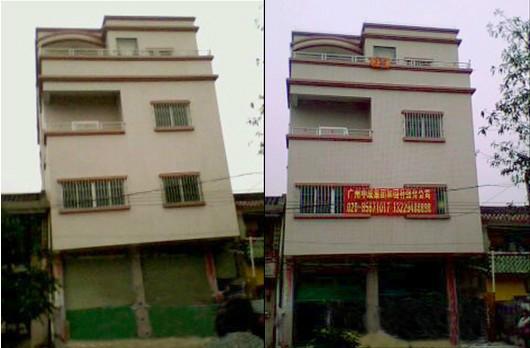

四 基础不均匀沉降墙体开裂

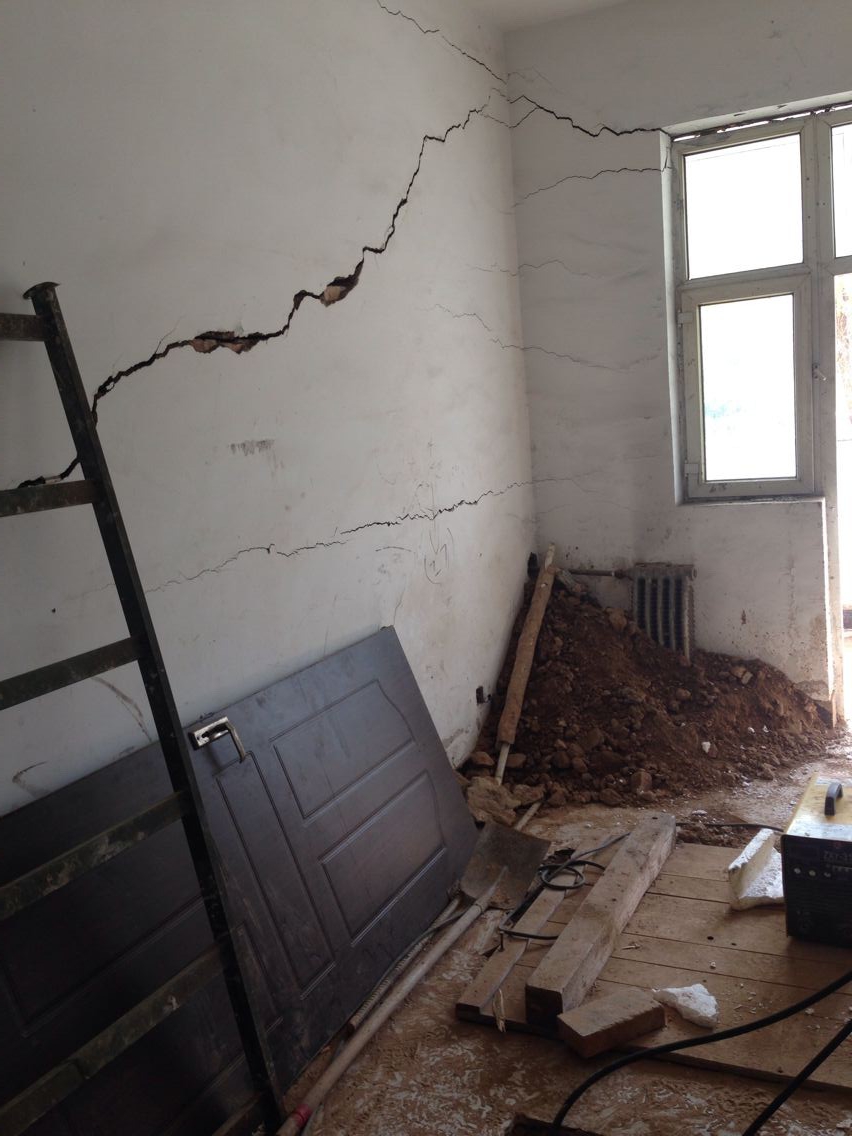

          当房屋不均匀沉降或者基础断裂墙体出列较大裂缝时会直接影响墙体的寿命,还会有重大安全事故隐患,这就很危险必须对基础进行加固楼板裂缝修补(图8)

楼板裂缝修补(图9)



楼板裂缝修补(图10)


产品推荐

xuxiangchun0768
xuxiangchun0768
已为您复制好微信号,点击进入微信
